i30 HID 헤드라이트 교체 하기(내돈내산)

2012년 i30 GD 익스트림 모델에는
HID방식의 헤드라이트가 장착되어있습니다.

HID방식은 고전압, 고방전 기술을 사용하여 밝은빛을 내는 기술입니다

그래서 일반 전구방식과 다르게 몇가지 부품이 더 추가됩니다.

조수석쪽 헤드라이트가 불이 안들어와서
양쪽다 교체하기로 합니다
고장난쪽 한쪽만 바꿔도 운행할수있지만
예전 기억으로는 나머지쪽도 얼마못가서 교체했던 경험이 있습니다.

인터넷으로 Hid전구의 규격을 확인해봅니다.
d1, d2,d3,d4,d5 등등 여러가지 규격이 있습니다만 제차에 맞는 규격을 찾아야합니다
제일 정확한것은 차량매뉴얼에 적혀있습니다

범퍼를 빼지 않고도 작업이 가능하다고 하는데
범퍼를 빼는거도 별로 어렵지 않습니다

본넷을 열고 현대 엠블럼쪽 앞부분에 있는
핀을 빼줍니다
앞타이어 쪽으로 이동하여 휠하우스의 앞쪽 헤드라이트랑 가까운쪽에 보면 볼트 하나가 빼꼼히 보입니다 돌려서 빼줍니다

그리고 살짝씩 당겨보면 드드득~ 하면서 범퍼가 물려있던 부분이 빠지게 됩니다
(나중에 손으로 퉁퉁 쳐서 조립할수 있다고 생각해서 걱정안했습니다)

범퍼 위쪽만 조금씩 빼놓고
헤드라이트 위쪽에 고정나사를 빼줍니다
헤드라이트 뒤쪽에 연결되어있는 케이블도 커넥터에 핀을 눌러서 빼줍니다

그리고 헤드라이트통을 잡고 살짝씩 흔들며
빼게됩니다

양쪽에 빠진 헤드라이트 입니다

이것은 HID전구와는 다른 발라스터라는 부품입니다
발라스터가 고장이나도 헤드라이트가 켜지지 않습니다

헤드라이트 뒤편에 동그란 캡을 돌려서 빼보면
HID전구의 뒷편이 보입니다
제가 전구를 교체한적이 없었으니
필립스가 순정부품으로 장착되는거같습니다
규격은 D1S 입니다 35W를 소비한다고 적혀있네요

양쪽에 고정볼트를 풀러서 전구를 빼봅니다

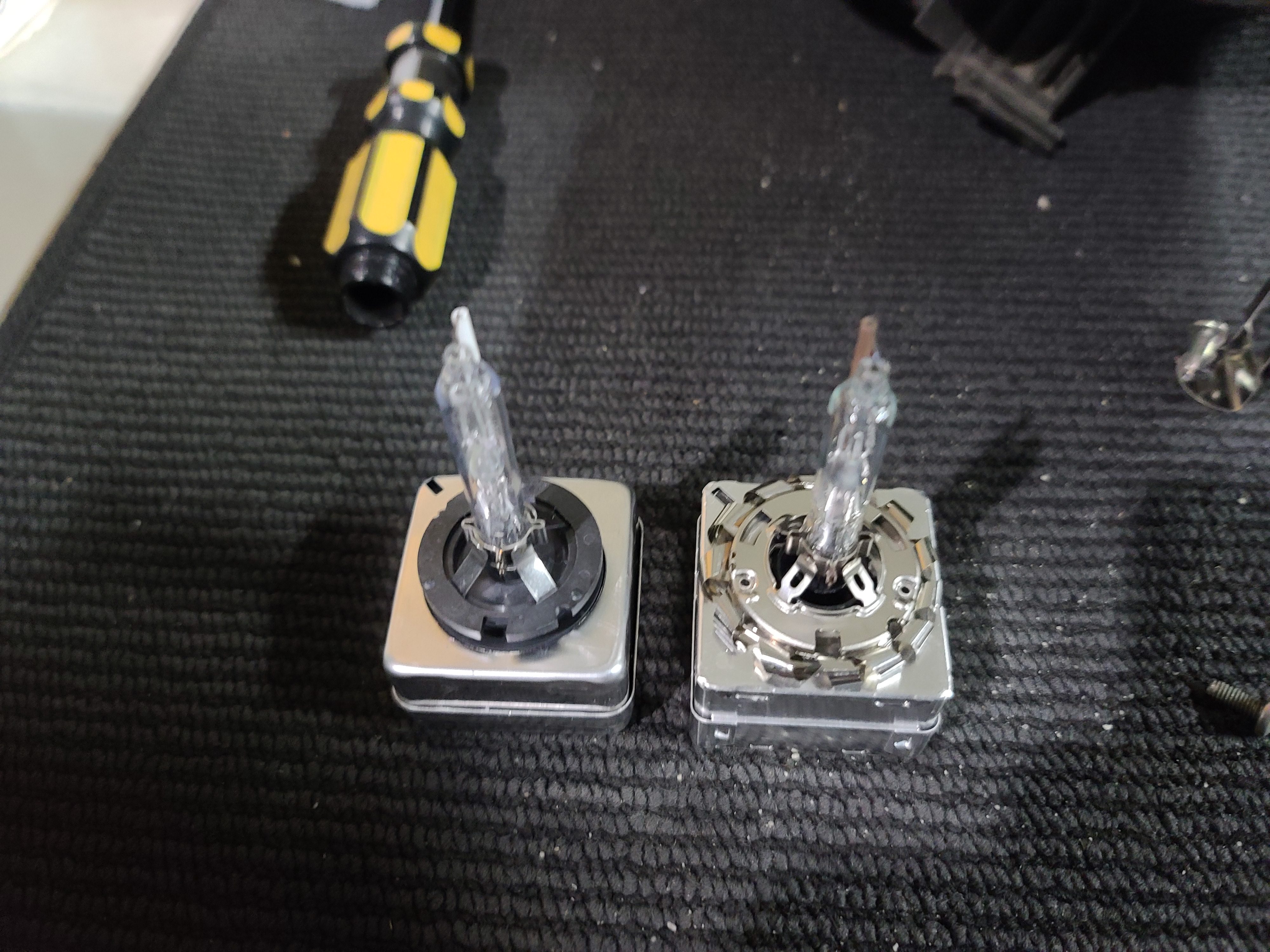

오른쪽이 기존제품 필립스 제품이고
왼쪽이 이번에 구매한 신품입니다
다른점은 이번에 구매한제품은 동그란부분이 검은색이라는것과 기존에 전구에는 동그랗게 말려있는 부품이 보입니다

동그랗게 말려있는 부품을 옮겨 달아봅니다
뭔가 용수철 같기도 하고 완충장치 같기도하고
열전도를 위한용인거 같기도하고...
잘모르는 일반인으로서 그냥 옮겨달아주는게 좋을거 같습니다.

조립은 분해의 역순!!

헤드라이트를 장착해서 범퍼를 조립하기전
확인차 불을 켜봅니다

짜잔~~

번쩍하며 불이 켜집니다
약간 푸른빛인가? 했는데 조금지나니
흰색으로 바뀝니다

차량 앞부분에 있는 라이트를 모두 켜서 테스트 해봅니다
안개등도 들어오고~ 상향등, 깜빡이 모두 정상작동 하네요

기분좋은 DIY였습니다~
